SKYFORCE 電子門鎖-磁力鎖/電栓鎖/玻璃鎖/電插鎖/電控鎖/電鎖口

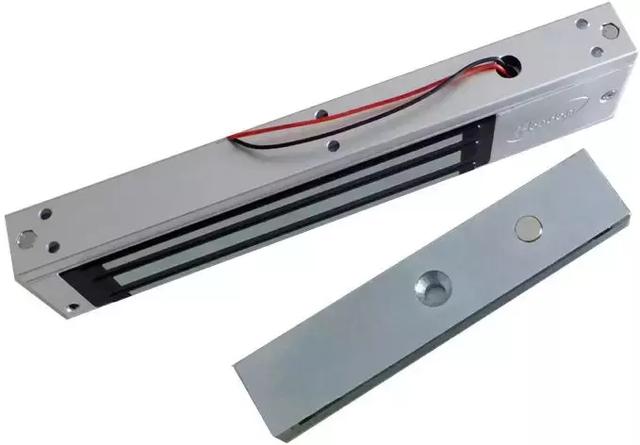

1.磁力鎖：

磁力鎖也叫電磁鎖，是一種依靠電磁鐵和鐵塊之間產生的吸力來閉合門的電鎖。磁力鎖也是一種斷電開門的電鎖。

有些磁力鎖是帶門狀態（門磁狀態）輸出的，你仔細觀察接線端，除電源接線端子外，還有 COM NO NC 三個接線端子，這些接線端子的作用可以根據當前門是開著還是關著，輸出不同的開關信號給門禁控制器做判斷，例如 門禁的非法闖入報警、門長時間未關閉等功能都依賴這些信號做判斷，如果不需要這些功能，門狀態信號端子可以不接。

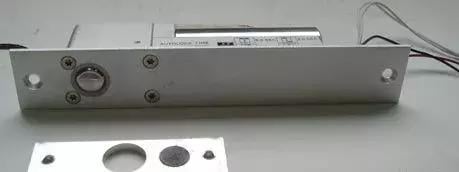

2.電插鎖

紅色接電源+12VDC 黑色接GND。斷開任何一根線，鎖頭縮回，門打開。

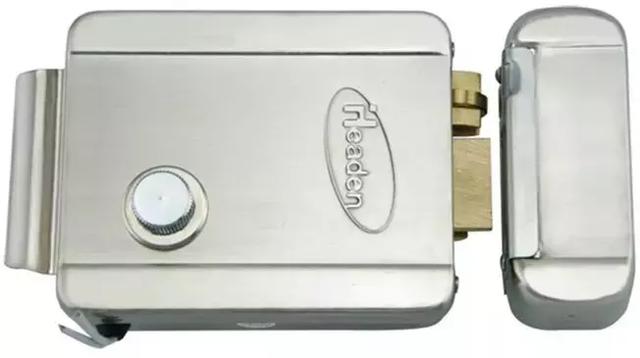

3、電控鎖、靜音鎖、電機鎖：

電控鎖缺點：衝擊電流較大，對系統穩定性衝擊大，開門時「啪」的一聲，噪音比較大。安裝不方便，經常需要專業的焊接設備，點焊到鐵門上。施工時要注意，開門延時不能長，只能設置在1秒鐘以內，如果時間長，有可能引起電控鎖發熱損壞。

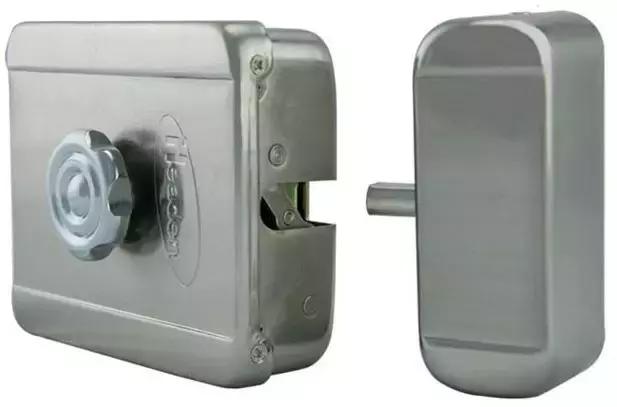

針對噪音較大的缺點，設計出新款的「靜音電控鎖」，簡稱 「靜音鎖」。

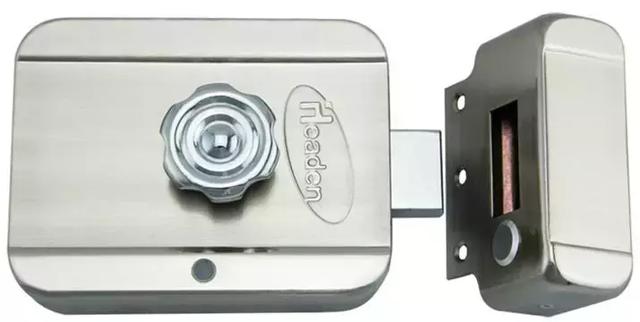

另一種聲音更小的電鎖，他不再是利用電磁鐵原理，而是驅動一個小馬達來伸縮鎖頭。一般稱電機鎖或靈性鎖。

電控鎖、靜音鎖、電機鎖主要用於小區單元門，銀行儲蓄所二道門等場合。也可以用門內鎖上的旋鈕或者鑰匙打開。

安裝基本常識

• 門禁安裝難點在於電鎖安裝，裝什麼電鎖主要由門決定
• 所以，最基本的問題是，「你們是什麼門」
• 簡單的分，門可分為玻璃門、木門/金屬門（防盜門）

1. 玻璃門

• 只要條件允許，均建議安裝「電插鎖」

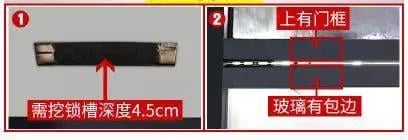

• 所謂條件，指上門框的垂直厚度大於4.5cm

電插鎖是暗裝，要將鎖體埋入門框內，上圖是電插鎖最常見的安裝方式，要求玻璃門上下均有包邊

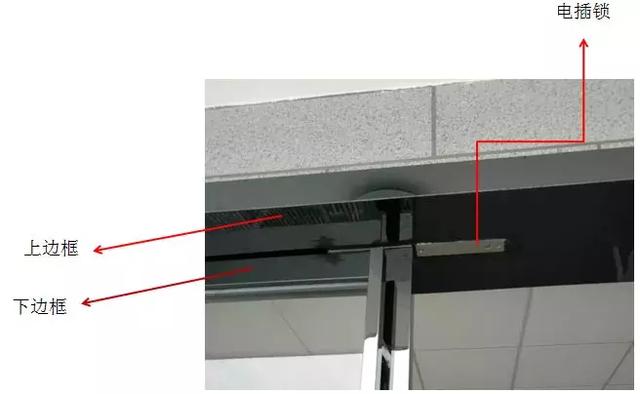

1.1 上下均有包邊的玻璃門

• 最常見的電插鎖安裝方式
• 不需要使用任何額外的配件

•


1.2 有上邊框，無下邊框的玻璃門

• 下無包邊，所以藉助「下門夾」 固定鎖孔

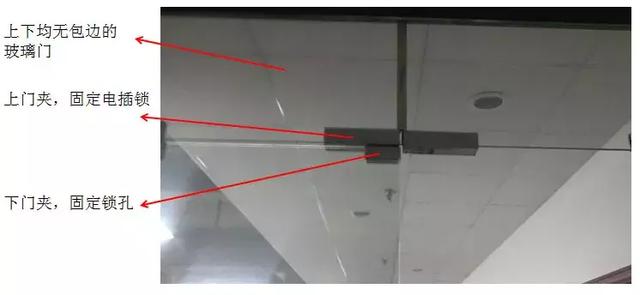

1.3 上下無邊框的玻璃門

• 需藉助「上門夾」固定電插鎖，「下門夾」固定鎖孔

1.4 說明事項

• 電插鎖的優點：暗裝顯得美觀，能180度內外開門。
• 缺點：不如磁力鎖結實耐用，挖鎖孔，施工比較繁瑣。

2. 木門，金屬門（防盜門）

• 建議安裝磁力鎖
• 磁力鎖優點：結實耐用
• 磁力鎖缺點：只能90度開門，即只能內開或外開。

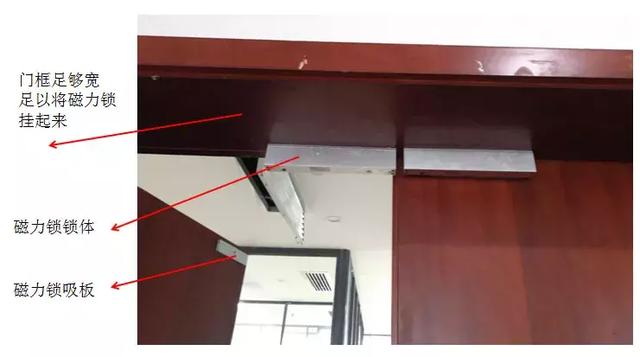

2.1 無輔助支架的掛式安裝

• 無須支架，是最常見的安裝方式

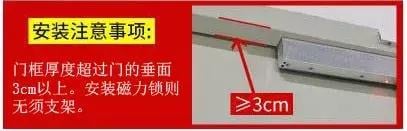

• 要求門框超過門的垂面3cm以上的

掛式安裝典型圖片展示如下：

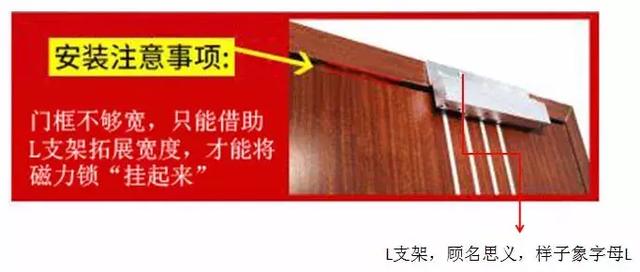

2.2 L支架輔助掛式安裝

• 當門框不夠寬時，藉助L支架拓展門框寬度，讓磁力鎖得以「掛起來」

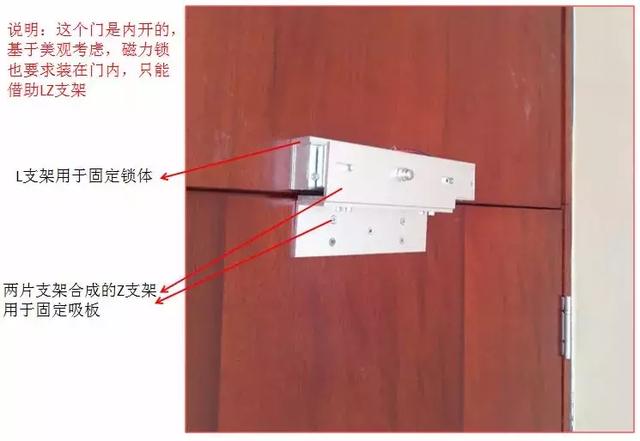

2.3 內開門，ZL支架輔助安裝

• 掛式安裝，鎖的方向與開門方向是相反的，如門向內開，鎖則裝外面，如門向外開，鎖則裝在裏面。
• 有時內開門，因為美觀上的考慮，不希望鎖裝在外面，這時只能藉助LZ支架輔助安裝。

3. 玻璃門安裝磁力鎖

• 有些大型的玻璃門，用電插鎖就不合適了，因為不如磁力鎖結實
• 如果上下門框都有包邊的話，將其看作是木門即可

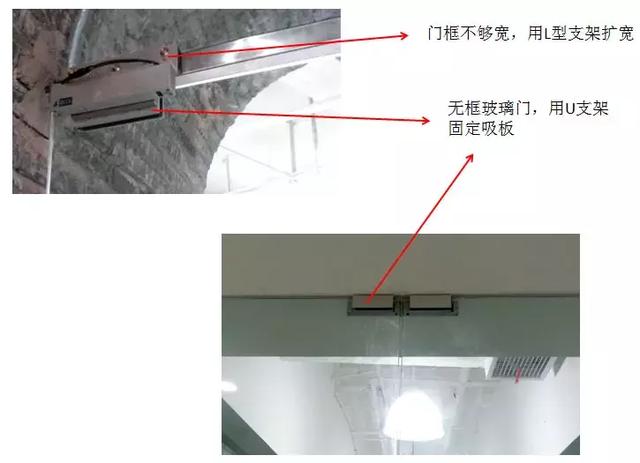

• 下無邊框（無包邊）的玻璃門，需要使用輔助U型支架

圖解：磁力鎖在玻璃門上的掛式安裝，門框夠寬，無需支架
